制御機器:ステッピングモータ&ドライバ

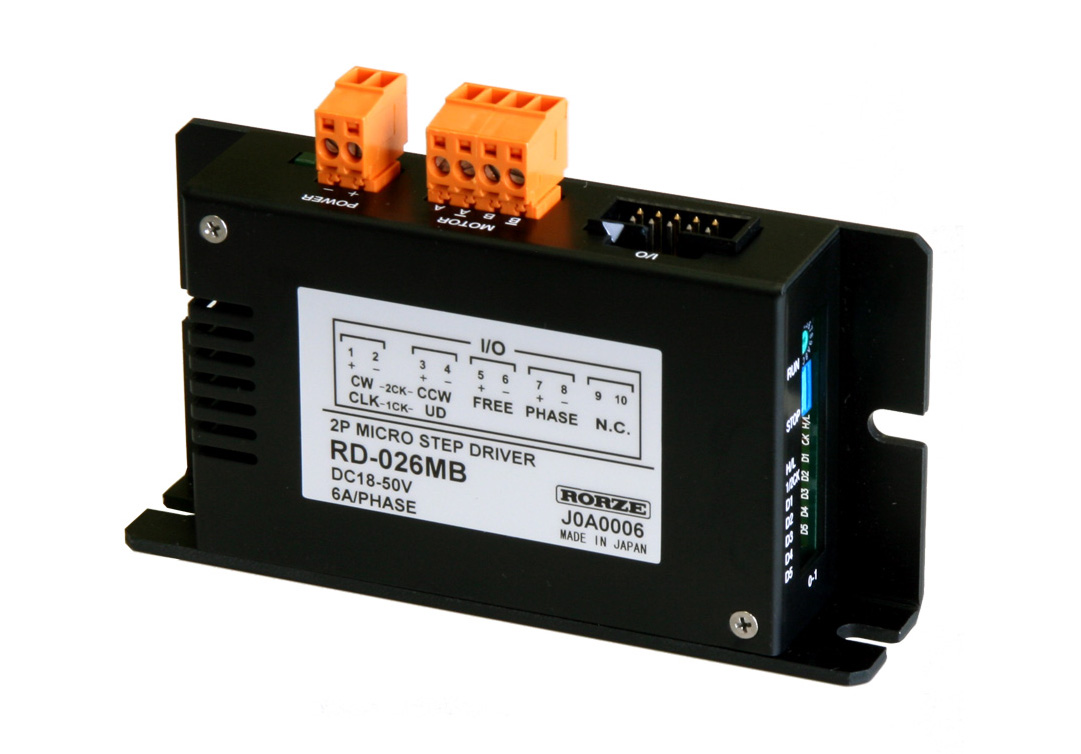

RD-026MB


概要

マイクロステップ駆動が可能な低振動2相ステッピングモータドライバで、ジェネレイトマスタRC-234からのパルス列信号により位置決め制御することが可能です。

  • 最大DC50V供給によりハイスピード運転が可能
  • 最大6Aの高出力ながら、新回路方式により従来品より大幅に発熱を低減
  • 高分解能マイクロステップにより低振動
  • 信号入出力回路は、全てホトカプラ絶縁
  • 2クロック方式と1クロック方式の切り替え可能
  • 自動カレントダウン(電流値調整可能)

製品の主な仕様

電源電圧
DC18~50V (絶対最大定格電圧:50V)
電源電流
使用されるステッピングモータの1相あたりの定格電流値の約1.2倍(最大)
モータ駆動電流
0.2~6.0A/相
駆動方式
バイポーラ定電流チョッパー方式
分割数
基本ステップ角あたり 1~400分割
*設定可能な分割数(22種類)
 1,2,4,8,16,32,64
 2.5,5,10,20,40,80,160,320
 6.25,12.5,25,50,100,200,400
自動カレントダウン
クロック入力が停止して 0.3秒後にSTOP CURRENTボリウムの設定に従い動作時の0~100%の値に下げます。
応答周波数
500kpps max.
保護機能
過電流・電圧低下
動作温度範囲
0~+50℃ (ただし、ケース温度が65℃以下になるように放熱すること)
動作湿度範囲
85%RH以下 (結露なきこと)
外形寸法
22.6(H)×105(W)×65.6(D)mm
重量
約115g

製品の外形図

  • image
