ウエハ搬送システム:大気用搬送ロボット

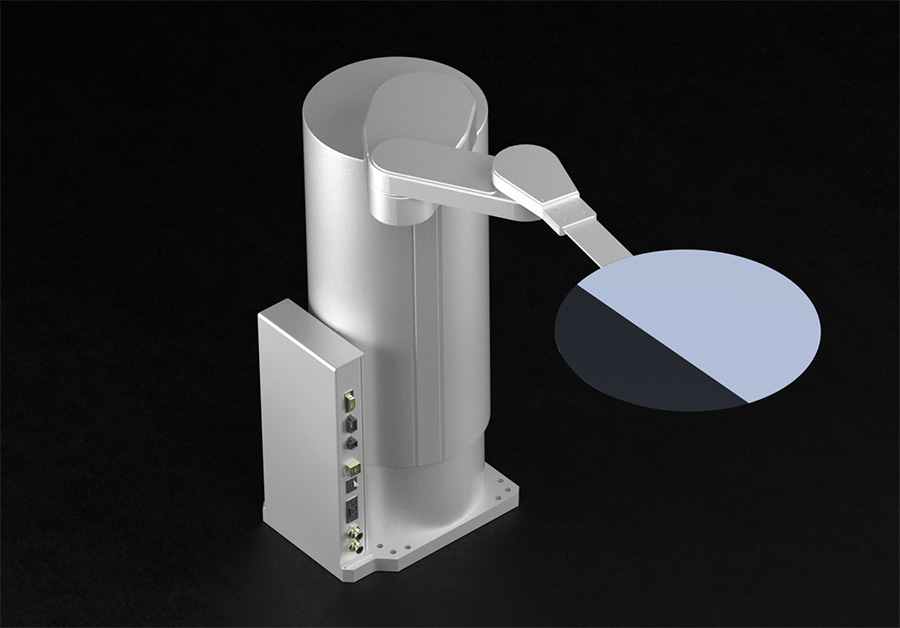

RR756L15


概要

RR756は全軸にアブソリュートエンコーダ付きステッピングモータを搭載したスカラ型ロボットです。アーム軸と旋回軸の同期補間動作によって、走行軸なしで2ポートにアクセスできます。外部にロボット走行軸の追加が可能で、ティーチングポジションを含め、ロボット側からの同時制御が可能です。

  • 全軸ABS付ステッピングサーボモータを搭載
  • 走行軸レスにて2ポートアクセスが可能
  • アーム剛性強化により高重量ハンドに対応
  • ロボット走行軸の制御が可能

製品の主な仕様

アーム/ブレード
シングル
アーム長[mm]
156
Z軸ストローク[mm]
340/410/450
最大搬送位置 [mm]※1
728
旋回範囲 [deg]
330
搬送精度[mm]
±0.1
クリーン度 ISO-CLASS
1
旋回半径[deg]※2
R245 ~ R282.5
エンコーダ仕様
アブソリュート
※1:300mmウエハの場合

※2:リスト部及びフィンガ長さによって異なります。
