RR493L180


概要

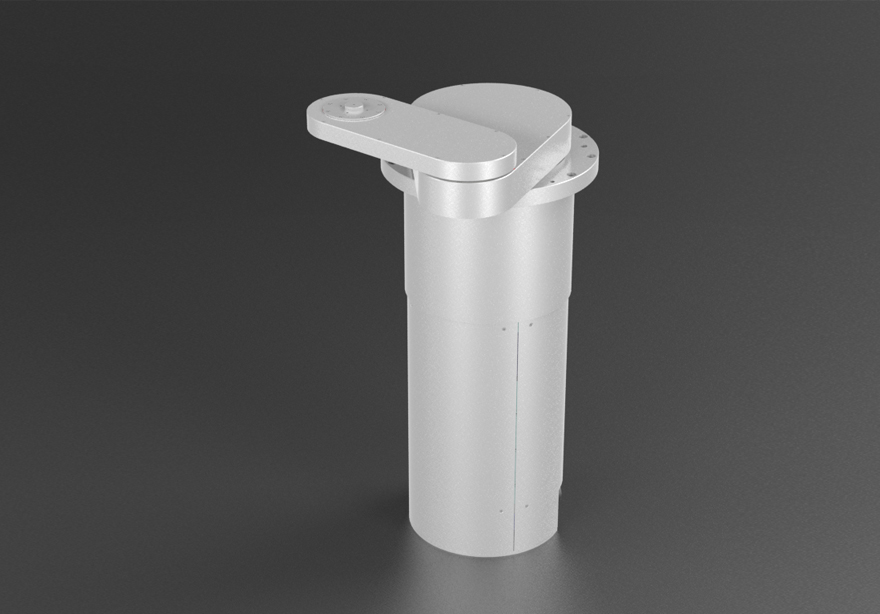

RR493/スカラアーム真空ロボット(シングル・アーム)は、駆動部にDDM(真空ダイレクトドライブモータ)を採用したことによって、高い位置再現性と信頼性の高い真空隔壁性能を実現しています。また、スチールベルトで駆動されるリンク・アーム機構により、小さな旋回エリアでありながらも長いエンドエフェクタの採用を実現しています。

  • 小さな旋回エリア(小フットプリント)
  • 長いフィンガに対応、ロングリーチ
  • 狭いゲート開口サイズに対応(15mm)
  • 高精度
  • 超高真空対応
  • ハイスループット
  • AWCオプション対応(ウエハ位置補正)

製品の主な仕様

被搬送物
~300mmウエハ
搬送質量
3.0kg/10Nm ※リスト取り付け部(EE含む)
ワーク中心搬送距離
635mm (300mmウエハの場合)
Z軸ストローク
70mm/140mm
旋回範囲
無限回転
旋回直径
490mm
搬送精度 (X,Y)
±0.1mm
質量
70kg
耐真空度
10E-6 Pa
Heリークレート
5x10E-9 Pa.m3/sec He (Base vacuum 5x10E-4 Pa)
使用温度
80℃以下
真空内使用材料
Alminum、Stainless Steel、AM350(Bellows)、Niメッキ仕様マグネット、フッ素系Oリング
モータ仕様
真空用ダイレクトドライブモータ (Z軸:サーボモータ)
エンコーダ仕様
ABS
ユーティリティー
DC48V(モータ駆動)、DC24V(通信)
通信仕様
TCP/IP
オプション
ティーチングペンダント、電源ユニット(AC200V Input)

製品の外形図(標準仕様)

  • image
  • image
